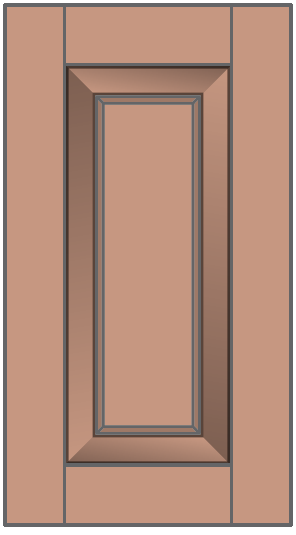

Фасад глухой рамочный с филенкой профилированной
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Филенка профилированная, толщина 16мм.

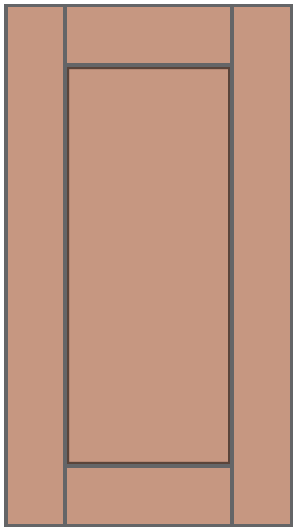

Фасад глухой рамочный с плоской филенкой
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Филенка плоская, толщина 5мм.

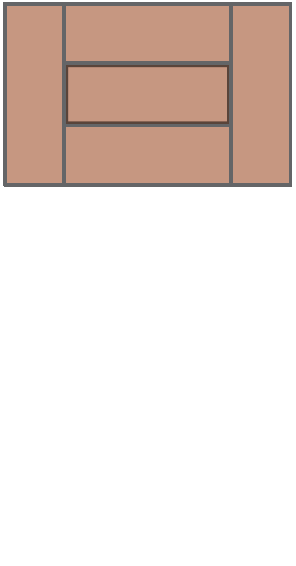

Накладка на ящик
Стоевые профиль фасада.
Вставка из массива дерева выполняющая роль перемычки с соединением шип-паз.

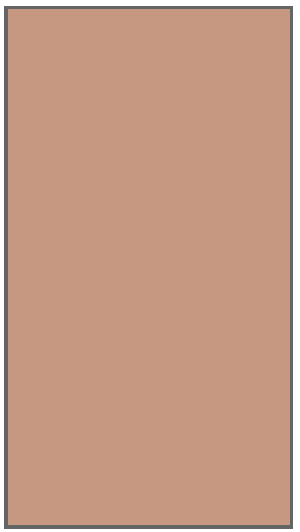

Фальшпанель с фрезеровкой по краю
Деталь щитовая из массива дерева.

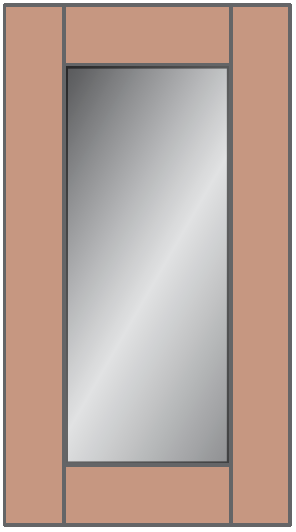

Фасад витрина
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Вставка стекло толщиной 4мм.

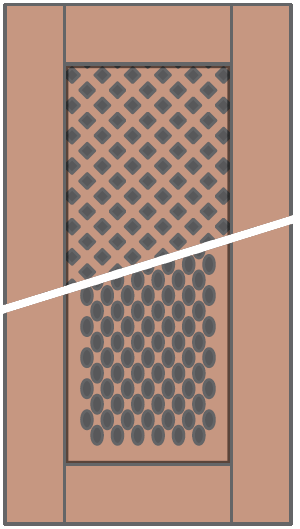

Фасад с решеткой
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Вставка массив дерева "Решетка"; "Соты".

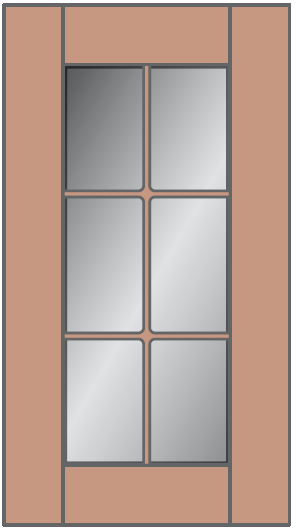

Фасад витрина с переплетом
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Переплет накладка (шпрос) из массива дерева шириной 12мм.
Вставка стекло толщиной 4мм без фацета.

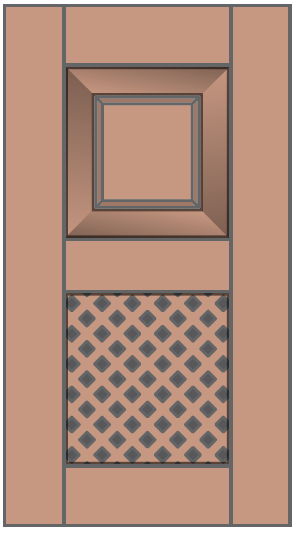

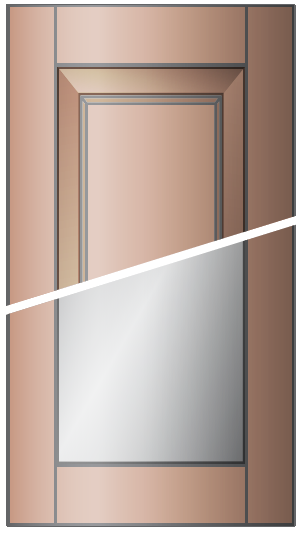

Фасад комбинированный
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
С горизонтальной внутренней перемычкой шириной равной ширине профиля рамки, т.е., 70мм по центру фасада.
Возможны варианты по согласованию.
Вставка: Филенка; Стекло; "Решетка"; "Соты".

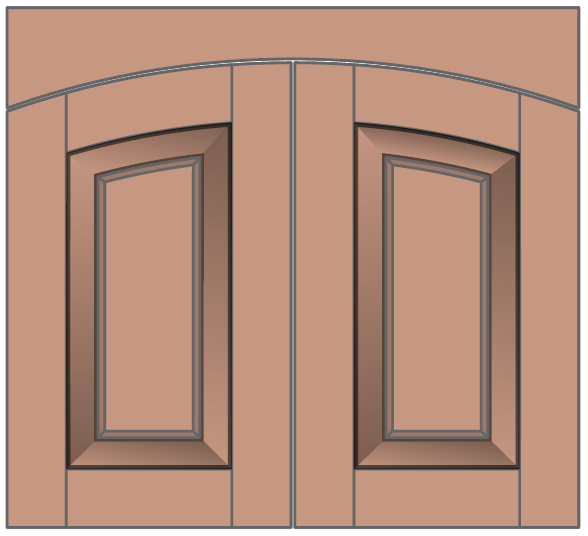

Комплект арочный №1
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Филенка профилированная, толщина 16мм.
!!! Возможна вставка из стекла.
Фасад арочный №2 левый/правый
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Филенка профилированная, толщина 16мм.
!!! Возможна вставка из стекла.

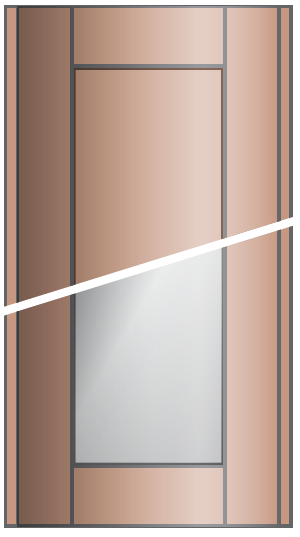

Фасад гнутый глуб.300мм глухой/витрина
Фасад гнутый глуб.316мм глухой/витрина
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Филенка профилированная.
!!! Для витрины стекло толщиной 4мм.
!!! Крепление стекла штапиком.
Фасад вогнутый нижний глухой/витрина
Фасад вогнутый верхний глухой/витрина
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Филенка плоская.
!!! Для витрины стекло толщиной 4мм.
!!! Крепление стекла штапиком.
Фасад глухой рамочный с филенкой профилированной
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева филенки |
246→600 | 246→600 | ↕↕↕ |
246→600 | 601→1300* | ≈ |
601→1300 | 246→600 | ↕↕↕ |
1301→2000** | 246→450 | ↕↕↕ |
Фасад глухой рамочный с плоской филенкой
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева филенки |
150→179 | 246→900 | ≈ |
150→179 | 901→1300* | ≈ |
180→245 | 246→600 | ↕↕↕ |
180→245 | 601→1300* | ≈ |
246→1300 | 196→245 | ↕↕↕ |
1301→2000** | min 246 (филенка профилированная) | min 246 (филенка профилированная) |
Накладка на ящик
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
110→149 | 296→900 | стоевые ↕↕↕ вставка ≈ |
110→149 | 901→1300* | стоевые ↕↕↕ вставка ≈ |
Фальшпанель с фрезеровкой по краю
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
30→99 | 100→1300 | по большему размеру |
100→600 | 30→1300 | по большему размеру |
601→1300 | 30→600 | по большему размеру |
Фасад витрина
высота(H) min/max, мм | ширина(B) min/max, мм |
196→245 | 246→900 |
196→245 | 901→1300* |
246→600 | 196→900 |
246→600 | 901→1300* |
601→1300 | 196→600 |
1301→2000** | 246→450 |
Фасад с решеткой
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
283→600 | 246→600 | вставка "Соты" ↕↕↕ |
283→600 | 601→900 | *вставка "Соты" ≈ |
601→1300 | 246→600 | вставка "Соты" ↕↕↕ |
Фасад витрина с переплетом
высота(H) min/max, мм | ширина(B) min/max, мм | шпрос горизонтальный/ вертикальный, шт |
300→560 | 252→495 | 1 /1 |
300→560 | 496→900 | 1 / 2 |
561→920 | 252→495 | 2 / 1 |
561→920 | 496→600 | 2 / 2 |
921→1300 | 252→495 | 3 / 1 |
921→1300 | 496→600 | 3 / 2 |
Фасад комбинированный
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
596→1300 | 246→600 | филенка ↕↕↕ вставка "Соты" ↕↕↕ |
1301→2000** | 246→450 | филенка ↕↕↕ вставка "Соты" ↕↕↕ |
Комплект арочный №1
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева филенки |
713 910 |
596 696 796 896 |
↕↕↕ |
Фасад арочный №2 левый/правый
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева филенки |
713 910 |
296 346 396 446 |
↕↕↕ |
Фасад гнутый глуб.300мм глухой/витрина
Фасад гнутый глуб.316мм глухой/витрина
высота(H) min/max, мм | внутренний радиус (R), мм | Направление текстуры дерева филенки |
450→970 | 236 | ↕↕↕ |
Фасад вогнутый нижний глухой/витрина
Фасад вогнутый верхний глухой/витрина
высота(H) min/max, мм | внутренний радиус (R), мм | Направление текстуры дерева филенки |
450→970 | 255 | ↕↕↕ |
Фасад глухой рамочный с филенкой профилированной
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Филенка профилированная, толщина 11мм.
Фасад глухой рамочный с плоской филенкой
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Филенка плоская, толщина 5мм.
Накладка на ящик
Стоевые профиль фасада.
Вставка из массива дерева выполняющая роль перемычки с соединением шип-паз.
Фальшпанель с фрезеровкой по краю
Деталь щитовая из массива дерева.
Фасад витрина
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Вставка стекло толщиной 4мм.
Фасад с решеткой
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Вставка массив дерева "Решетка"; "Соты".
Фасад витрина с переплетом
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Переплет накладка (шпрос) из массива дерева шириной 12мм.
Вставка стекло толщиной 4мм без фацета.
Фасад комбинированный
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
С горизонтальной внутренней перемычкой шириной равной ширине профиля рамки, т.е., 70мм по центру фасада.
Возможны варианты по согласованию.
Вставка: Филенка; Стекло; "Решетка"; "Соты".
Комплект арочный №1
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Филенка профилированная, толщина 11мм.
!!! Возможна вставка из стекла.
Фасад арочный №2 левый/правый
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Филенка профилированная, толщина 11мм.
!!! Возможна вставка из стекла.
Фасад гнутый глуб.300мм глухой/витрина
Фасад гнутый глуб.316мм глухой/витрина
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Филенка профилированная.
!!! Для витрины стекло толщиной 4мм.
!!! Крепление стекла штапиком.
Фасад вогнутый нижний глухой/витрина
Фасад вогнутый верхний глухой/витрина
Рамка соединение шип-паз,
ширина профиля рамки 70мм, толщина 22,5мм.
Филенка плоская.
!!! Для витрины стекло толщиной 4мм.
!!! Крепление стекла штапиком.
Фасад глухой рамочный с филенкой профилированной
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры шпона филенки |
246→280 | 396→900 | ↕↕↕ |
246→280 | 901→1300* | ↕↕↕ |
281→395 | 296→900 | ↕↕↕ |
281→395 | 901→1300* | ↕↕↕ |
396→600 | 246→900 | ↕↕↕ |
396→600 | 901→1300* | ↕↕↕ |
601→1300 | 246→600 | ↕↕↕ |
1301→2000** | 246→450 | ↕↕↕ |
Фасад глухой рамочный с плоской филенкой
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры шпона филенки |
150→245 | 246→900 | ↕↕↕ |
150→245 | 901→1300* | ↕↕↕ |
246→280 | 196→395 | ↕↕↕ |
281→395 | 196→295 | ↕↕↕ |
396→1300 | 196→245 | ↕↕↕ |
1301→2000** | min 246 (филенка профилированная) | min 246 (филенка профилированная) |
Накладка на ящик
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
110→149 | 296→900 | стоевые ↕↕↕ вставка ≈ |
110→149 | 901→1300* | стоевые ↕↕↕ вставка ≈ |
Фальшпанель с фрезеровкой по краю
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
30→99 | 100→1300 | по большему размеру |
100→600 | 30→1300 | по большему размеру |
601→1300 | 30→600 | по большему размеру |
Фасад витрина
высота(H) min/max, мм | ширина(B) min/max, мм |
196→245 | 246→900 |
196→245 | 901→1300* |
246→600 | 196→900 |
246→600 | 901→1300* |
601→1300 | 196→600 |
1301→2000** | 246→450 |
Фасад с решеткой
высота(H) min/max, мм | ширина(B) min/max, мм | ширина(B) min/max, мм Направление текстуры дерева |
283→600 | 246→600 | вставка "Соты" ↕↕↕ |
283→600 | 601→900 | *вставка "Соты" ≈ |
601→1300 | 246→600 | вставка "Соты" ↕↕↕ |
Фасад витрина с переплетом
высота(H) min/max, мм | ширина(B) min/max, мм | шпрос горизонтальный/ вертикальный, шт |
300→560 | 252→495 | 1 /1 |
300→560 | 496→900 | 1 / 2 |
561→920 | 252→495 | 2 / 1 |
561→920 | 496→600 | 2 / 2 |
921→1300 | 252→495 | 3 / 1 |
921→1300 | 496→600 | 3 / 2 |
Фасад комбинированный
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры шпона/дерева |
596→1300 | 246→600 | филенка ↕↕↕ вставка "Соты" ↕↕↕ |
1301→2000** | 246→450 | филенка ↕↕↕ вставка "Соты" ↕↕↕ |
Внимание! В стандартном исполнении с профилированной филенкой при ширине фасада до 281мм минимальная высота 720мм.
Комплект арочный №1
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры шпона филенки |
713 910 |
596 696 796 896 |
↕↕↕ |
Фасад арочный №2 левый/правый
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры шпона филенки |
713 910 |
296 346 396 446 |
↕↕↕ |
Фасад гнутый глуб.300мм глухой/витрина
Фасад гнутый глуб.316мм глухой/витрина
высота(H) min/max, мм | внутренний радиус (R), мм | Направление текстуры шпона филенк |
450→970 | 236 | ↕↕↕ |
Фасад вогнутый нижний глухой/витрина
Фасад вогнутый верхний глухой/витрина
высота(H) min/max, мм | внутренний радиус (R), мм | Направление текстуры дерева филенки |
450→970 | 255 | ↕↕↕ |
