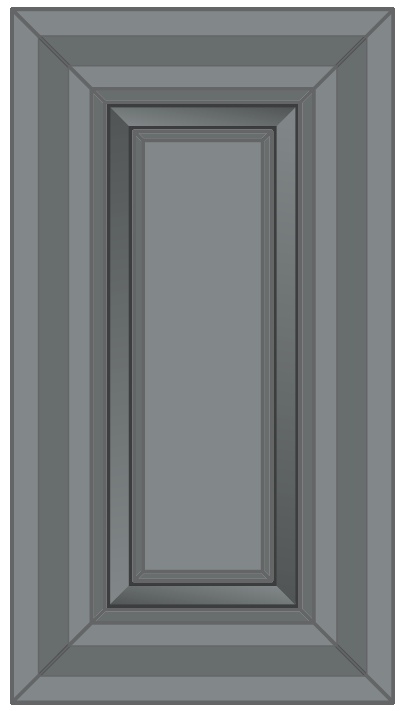

Фасад глухой рамочный с филенкой профилированной
Рамка с соединением под углом 45 град.,
ширина профиля рамки 79мм, толщина 23мм.
Филенка профилированная, толщина 15мм.

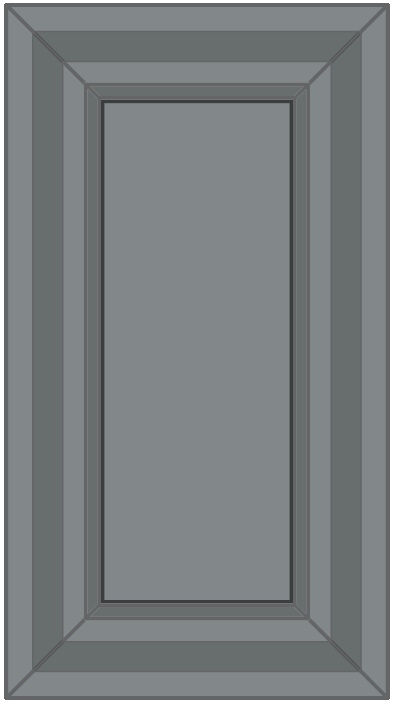

Фасад глухой рамочный с плоской филенкой
Рамка с соединением под углом 45 град.,
ширина профиля рамки 79мм, толщина 23мм.
Филенка плоская, толщина 5мм.

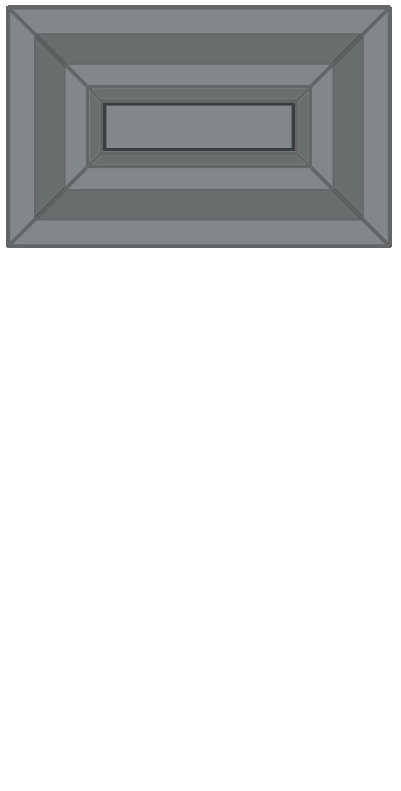

Накладка на ящик
Фасад глухой рамочный с узким профилем и плоской филенкой
Рамка с соединением под углом 45 град.,
ширина профиля рамки 65мм, толщина 23мм.
Филенка плоская, толщина 5мм.

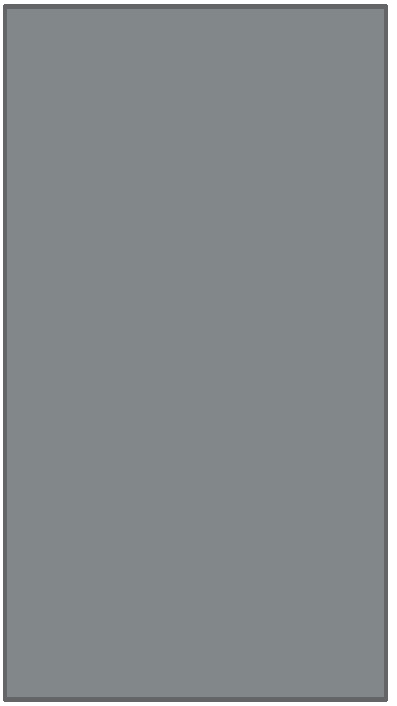

Фальшпанель с фрезеровкой по краю
Деталь щитовая из массива дерева.

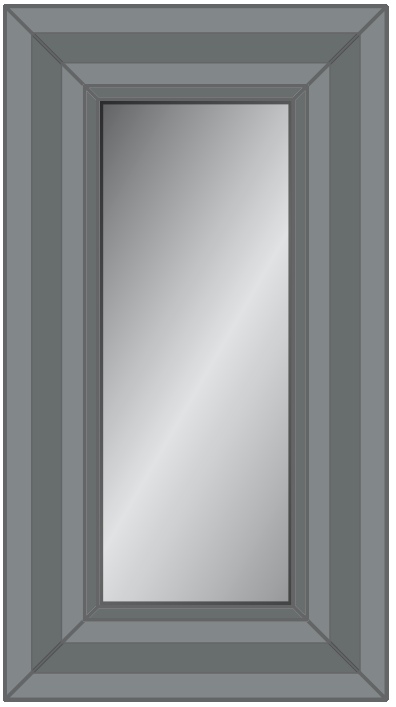

Фасад витрина
Рамка с соединением под углом 45 град., ширина профиля рамки 79мм, толщина 23мм. Вставка стекло толщиной 4мм.

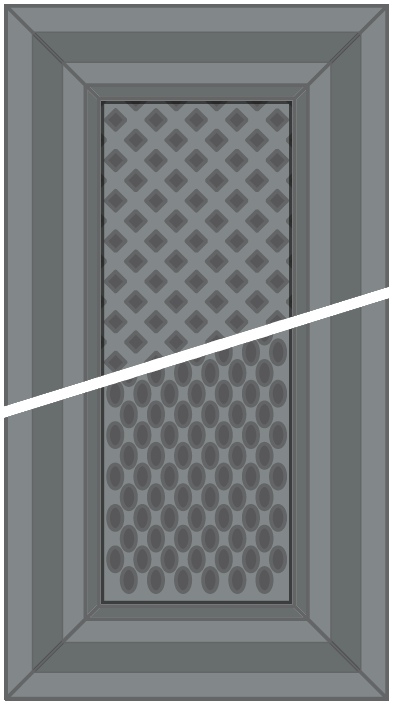

Фасад с решеткой
Рамка с соединением под углом 45 град.,
ширина профиля рамки 79мм, толщина 23мм.
Вставка массив дерева "Решетка"; "Соты".

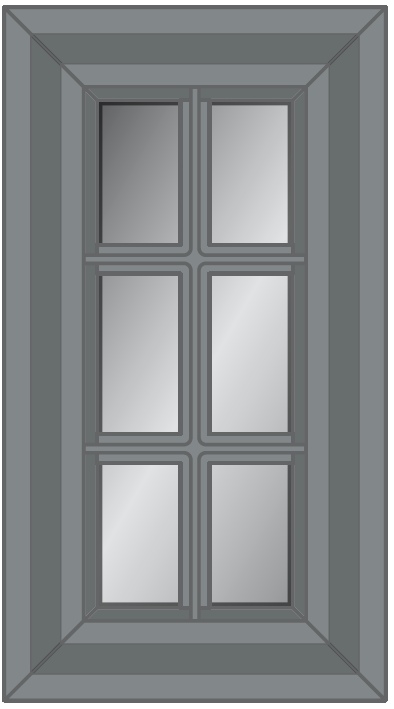

Фасад витрина с широким переплетом
Рамка с соединением под углом 45 град.,
ширина профиля рамки 79мм, толщина 23мм.
Переплет из массива дерева шириной 45мм.
Вставка стекло толщиной 4мм, в отдельности для каждой ячейки.

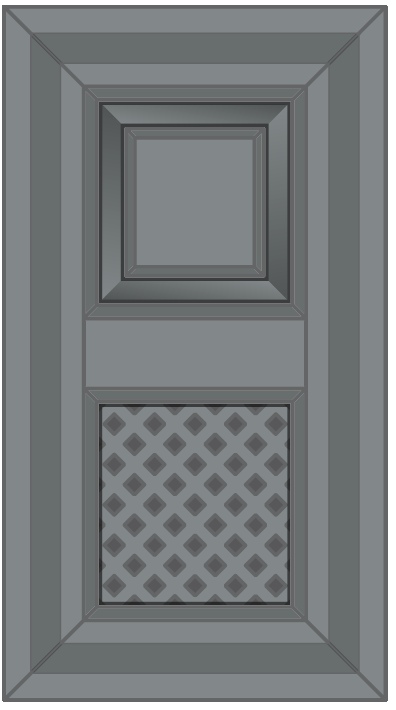

Фасад комбинированный
Рамка с соединением под углом 45 град.,
ширина профиля рамки 79мм, толщина 23мм.
С плоской горизонтальной внутренней перемычкой со скругленными внешними гранями шириной 60мм по центру фасада.
Возможны варианты по согласованию.
Вставка: Филенка; Стекло; "Решетка"; "Соты".

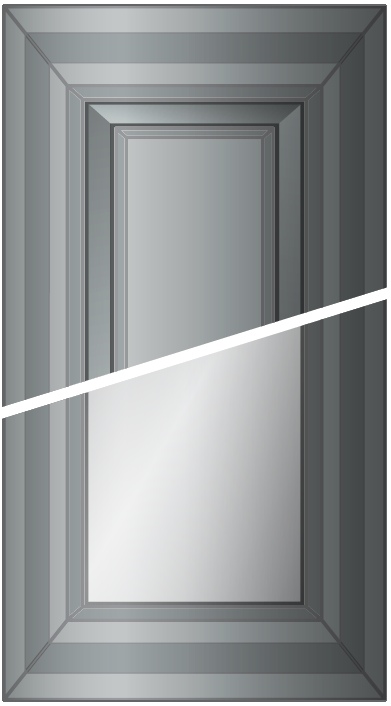

Фасад гнутый глуб.300мм глухой/витрина
Фасад гнутый глуб.316мм глухой/витрина
Рамка с соединением под углом 45 град.,
ширина профиля рамки 79мм, толщина 23мм.
Филенка профилированная.
!!! Для витрины стекло толщиной 4мм.
!!! Крепление стекла штапиком.

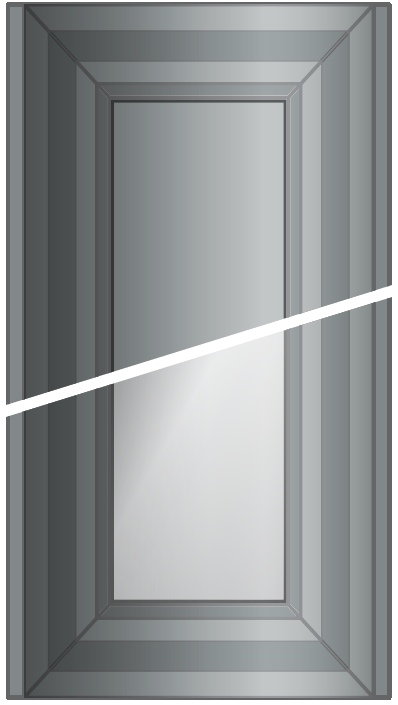

Фасад вогнутый нижний глухой/витрина
Фасад вогнутый верхний глухой/витрина
Рамка с соединением под углом 45 град.,
ширина профиля рамки 79мм, толщина 23мм.
Филенка плоская.
!!! Для витрины стекло толщиной 4мм.
!!! Крепление стекла штапиком.
Фасад глухой рамочный с филенкой профилированной
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева филенки |
246→280 | 416→600 | ↕↕↕ |
246→280 | 601→1300* | ≈ |
281→415 | 296→600 | ↕↕↕ |
281→415 | 601→1300* | ≈ |
416→600 | 246→600 | ↕↕↕ |
416→600 | 601→1300* | ≈ |
601→1300 | 246→600 | ↕↕↕ |
1301→2000** | 246→450 | ↕↕↕ |
Фасад глухой рамочный с плоской филенкой
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева филенки |
176→199 | 176→900 | по большему размеру |
176→199 | 901→1300* | ≈ |
200→245 | 176→600 | ↕↕↕ |
200→245 | 601→1300* | ≈ |
246→280 | 176→415 | ↕↕↕ |
281→415 | 176→295 | ↕↕↕ |
416→1300 | 176→245 | ↕↕↕ |
1301→2000** | min 246 (филенка профилированная) | min 246 (филенка профилированная) |
Накладка на ящик
Фасад глухой рамочный с узким профилем и плоской филенкой
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева филенки |
140→169 | 140→900 | по большему размеру |
140→169 | 901→1300* | ≈ |
170→175 | 140→600 | ↕↕↕ |
170→175 | 601→1300* | ≈ |
Фальшпанель с фрезеровкой по краю
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
30→99 | 100→1300 | по большему размеру |
100→600 | 30→1300 | по большему размеру |
601→1300 | 30→600 | по большему размеру |
Фасад витрина
высота(H) min/max, мм | ширина(B) min/max, мм |
196→600 | 196→900 |
196→600 | 901→1300* |
601→1300 | 196→600 |
1301→2000** | 246→450 |
Фасад с решеткой
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
283→600 | 246→600 | вставка "Соты" ↕↕↕ |
283→600 | 601→900 | *вставка "Соты" ≈ |
601→1300 | 246→600 | вставка "Соты" ↕↕↕ |
Фасад витрина с широким переплетом
высота(H) min/max, мм | ширина(B) min/max, мм | шпрос горизонтальный/ вертикальный, шт |
283→509 | 346→900 | 0 / 1 |
510→600 | 346→900 | 1 / 1 |
601→709 | 346→600 | 1 / 1 |
710→909 | 346→600 | 2 / 1 |
910→1109 | 346→600 | 3 / 1 |
1110→1309 | 346→600 | 4 / 1 |
1310→1509 | 346→600 | 5 / 1 |
1510→1709 | 346→600 | 6 / 1 |
1710→1900 | 346→600 | 7 / 1 |
Фасад комбинированный
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
596→1300 | 246→600 | филенка ↕↕↕ вставка "Соты" ↕↕↕ |
1301→2000** | 246→450 | филенка ↕↕↕ вставка "Соты" ↕↕↕ |
Внутренняя перемычка для высоких и комбинированных фасадов
Внимание! В стандартном исполнении с профилированной филенкой при ширине фасада до 281мм минимальная высота 720мм.
Фасад гнутый глуб.300мм глухой/витрина
Фасад гнутый глуб.316мм глухой/витрина
высота(H) min/max, мм | внутренний радиус (R), мм | Направление текстуры дерева филенки |
450→970 | 236 | ↕↕↕ |
Фасад вогнутый нижний глухой/витрина
Фасад вогнутый верхний глухой/витрина
высота(H) min/max, мм | внутренний радиус (R), мм | Направление текстуры дерева филенки |
450→970 | 255 | ↕↕↕ |
Фасад глухой рамочный с филенкой профилированной
Рамка с соединением под углом 45 град.,
ширина профиля рамки 79мм, толщина 23мм.
Филенка профилированная, толщина 11мм.
Фасад глухой рамочный с плоской филенкой
Рамка с соединением под углом 45 град.,
ширина профиля рамки 79мм, толщина 23мм.
Филенка плоская, толщина 5мм.
Накладка на ящик
Фасад глухой рамочный с узким профилем и плоской филенкой
Рамка с соединением под углом 45 град.,
ширина профиля рамки 65мм, толщина 23мм.
Филенка плоская, толщина 5мм.
Фальшпанель с фрезеровкой по краю
Деталь щитовая из массива дерева.
Фасад витрина
Рамка с соединением под углом 45 град.,
ширина профиля рамки 79мм, толщина 23мм.
Вставка стекло толщиной 4мм.
Фасад с решеткой
Рамка с соединением под углом 45 град.,
ширина профиля рамки 79мм, толщина 23мм.
Вставка массив дерева "Решетка"; "Соты".
Фасад витрина с широким переплетом
Рамка с соединением под углом 45 град.,
ширина профиля рамки 79мм, толщина 23мм.
Переплет из массива дерева шириной 45мм.
Вставка стекло толщиной 4мм, в отдельности для каждой ячейки.
Фасад комбинированный
Рамка с соединением под углом 45 град.,
ширина профиля рамки 79мм, толщина 23мм.
С плоской горизонтальной внутренней перемычкой со скругленными внешними гранями шириной 60мм по центру фасада.
Возможны варианты по согласованию.
Вставка: Филенка; Стекло; "Решетка"; "Соты".
Фасад гнутый глуб.300мм глухой/витрина
Фасад гнутый глуб.316мм глухой/витрина
Рамка с соединением под углом 45 град.,
ширина профиля рамки 79мм, толщина 23мм.
Филенка профилированная.
!!! Для витрины стекло толщиной 4мм.
!!! Крепление стекла штапиком.
Фасад вогнутый нижний глухой/витрина
Фасад вогнутый верхний глухой/витрина
Рамка с соединением под углом 45 град.,
ширина профиля рамки 79мм, толщина 23мм.
Филенка плоская.
!!! Для витрины стекло толщиной 4мм.
!!! Крепление стекла штапиком.
Фасад глухой рамочный с филенкой профилированной
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры шпона филенки |
246→280 | 416→900 | ↕↕↕ |
246→280 | 901→1300* | ↕↕↕ |
281→415 | 296→900 | ↕↕↕ |
281→415 | 901→1300* | ↕↕↕ |
416→600 | 246→900 | ↕↕↕ |
416→600 | 901→1300* | ↕↕↕ |
601→1300 | 246→600 | ↕↕↕ |
1301→2000** | 246→450 | ↕↕↕ |
Фасад глухой рамочный с плоской филенкой
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры шпона филенки |
176→245 | 176→900 | ↕↕↕ |
176→245 | 901→1300* | ↕↕↕ |
246→280 | 176→415 | ↕↕↕ |
281→415 | 176→295 | ↕↕↕ |
416→1300 | 176→245 | ↕↕↕ |
1301→2000** | min 246 (филенка профилированная) | min 246 (филенка профилированная) |
Накладка на ящик
Фасад глухой рамочный с узким профилем и плоской филенкой
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры шпона филенки |
140→175 | 140→900 | ↕↕↕ |
140→175 | 901→1300* | ↕↕↕ |
Фальшпанель с фрезеровкой по краю
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
30→99 | 100→1300 | по большему размеру |
100→600 | 30→1300 | по большему размеру |
601→1300 | 30→600 | по большему размеру |
Фасад витрина
высота(H) min/max, мм | ширина(B) min/max, мм |
196→600 | 196→900 |
196→600 | 901→1300* |
601→1300 | 196→600 |
1301→2000** | 246→450 |
Фасад с решеткой
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
283→600 | 246→600 | вставка "Соты" ↕↕↕ |
283→600 | 601→900 | *вставка "Соты" ≈ |
601→1300 | 246→600 | вставка "Соты" ↕↕↕ |
Фасад витрина с широким переплетом
высота(H) min/max, мм | ширина(B) min/max, мм | шпрос горизонтальный/ вертикальный, шт |
283→509 | 346→900 | 0 / 1 |
510→600 | 346→900 | 1 / 1 |
601→709 | 346→600 | 1 / 1 |
710→909 | 346→600 | 2 / 1 |
910→1109 | 346→600 | 3 / 1 |
1110→1309 | 346→600 | 4 / 1 |
1310→1509 | 346→600 | 5 / 1 |
1510→1709 | 346→600 | 6 / 1 |
1710→1900 | 346→600 | 7 / 1 |
Фасад комбинированный
высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
596→1300 | 246→600 | филенка ↕↕↕ вставка "Соты" ↕↕↕ |
1301→2000** | 246→450 | филенка ↕↕↕ вставка "Соты" ↕↕↕ |
Внутренняя перемычка для высоких и комбинированных фасадов
Внимание! В стандартном исполнении с профилированной филенкой при ширине фасада до 281мм минимальная высота 720мм.
Фасад гнутый глуб.300мм глухой/витрина
Фасад гнутый глуб.316мм глухой/витрина
высота(H) min/max, мм | внутренний радиус (R), мм | Направление текстуры шпона филенки |
450→970 | 236 | ↕↕↕ |
Фасад вогнутый нижний глухой/витрина
Фасад вогнутый верхний глухой/витрина
высота(H) min/max, мм | внутренний радиус (R), мм | Направление текстуры дерева филенки |
450→970 | 255 | ↕↕↕ |
