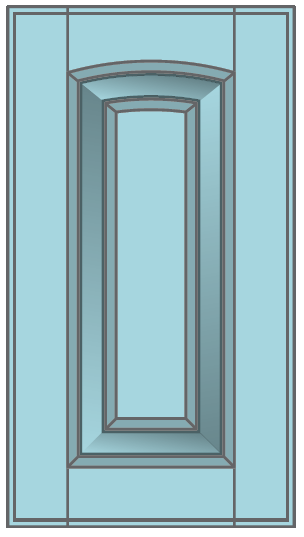

Фасад глухой рамочный с филенкой профилированной
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм
Филенка профилированная, толщина 14мм.

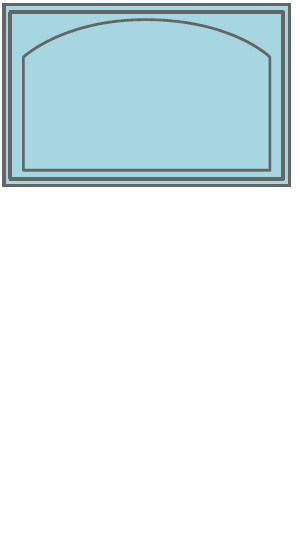

Фальшпанель с имитацией филенки
Деталь щитовая из массива дерева.
Фальшпанель без имитации филенки
с фрезеровкой контура по краю
Деталь щитовая из массива дерева.

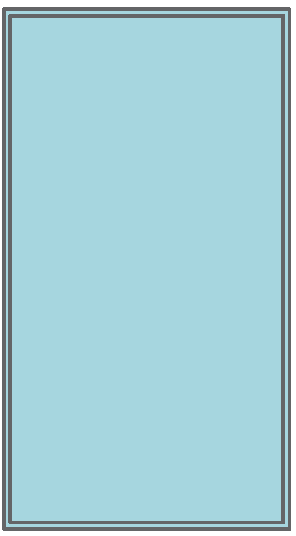

Фальшпанель с фрезеровкой по краю
Деталь щитовая из массива дерева.

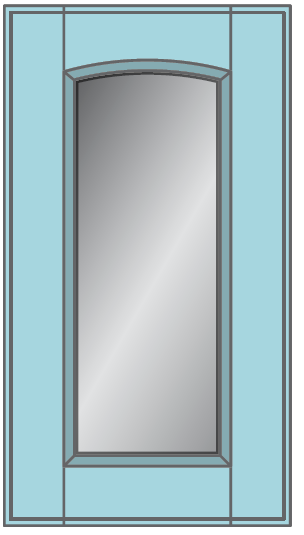

Фасад витрина
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм
Вставка стекло толщиной 4мм.

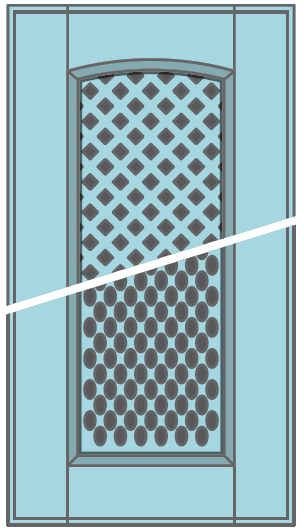

Фасад с решеткой
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм
Вставка массив дерева "Решетка"; "Соты".

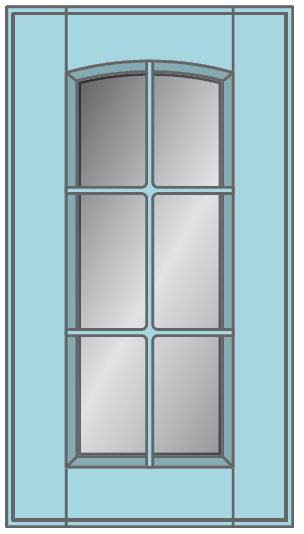

Фасад витрина с переплетом
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм.
Переплет накладка (шпрос) из массива дерева шириной 12мм.
Вставка стекло толщиной 4мм без фацета.

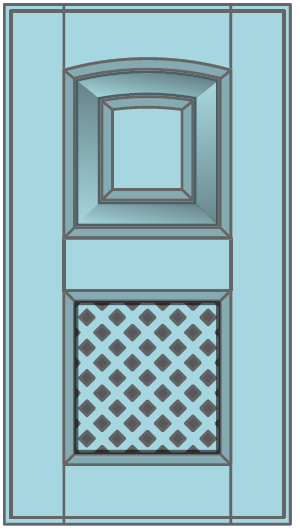

Фасад комбинированный
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм.
С горизонтальной внутренней перемычкой шириной равной ширине профиля рамки, т.е., 65мм по центру фасада.
Возможны варианты по согласованию.
Вставка филенка; стекло; "Решетка"; "Соты".

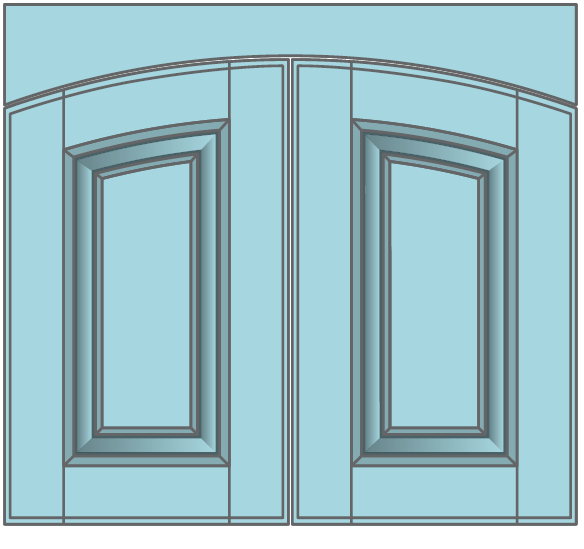

Комплект арочный №1
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм
Филенка профилированная, толщина 14мм.
!!! Возможна вставка из стекла.

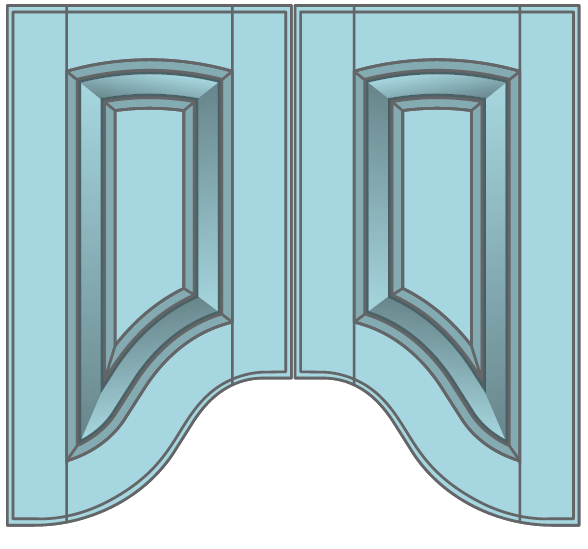

Фасад арочный №2 левый/правый
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм
Филенка профилированная, толщина 14мм.
!!! Возможна вставка из стекла.

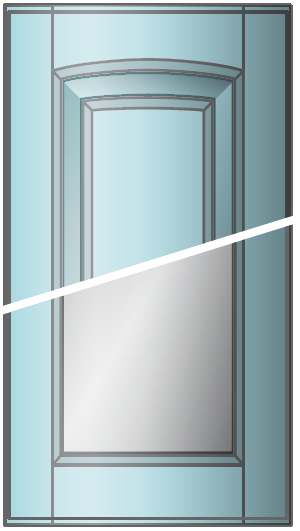

Фасад гнутый глуб.300мм глухой/витрина
Фасад гнутый глуб.316мм глухой/витрина
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм.
Филенка профилированная.
!!! Для витрины стекло толщиной 4мм.
!!! Крепление стекла штапиком.

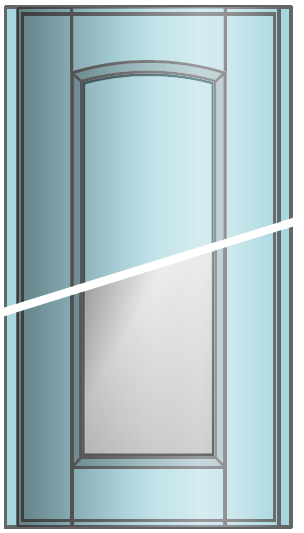

Фасад вогнутый нижний глухой/витрина
Фасад вогнутый верхний глухой/витрина
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм.
Филенка плоская.
!!! Для витрины стекло толщиной 4мм.
!!! Крепление стекла штапиком.
Фасад глухой рамочный с филенкой профилированной
| высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева филенки |
| 236→395 | 396→600 | ↕↕↕ |
| 236→395 | 601→1300* | ≈ |
| 396→600 | 246→600 | ↕↕↕ |
| 396→600 | 601→1300* | ≈ |
| 601→1300 | 246→600 | ↕↕↕ |
| 1301→2000** | 246→450 | ↕↕↕ |
Фальшпанель с имитацией филенки
| высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
| 110→235 | 296→900 | ≈ |
| 110→235 | 901→1300* | ≈ |
| 236→295 | 296→395 | ≈ |
| 296→395 | 146→395 | по большему размеру |
| 396→1300 | 146→245 | ↕↕↕ |
Фальшпанель без имитации филенки с фрезеровкой контура по краю
| высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
| 110→295 | 296→1300 | по большему размеру |
| 296→600 | 110→1300 | по большему размеру |
| 601→1300 | 110→600 | по большему размеру |
Фальшпанель с фрезеровкой по краю
| высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
| 30→99 | 100→1300 | по большему размеру |
| 100→600 | 30→1300 | по большему размеру |
| 601→1300 | 30→600 | по большему размеру |
!!! Скругление кромки панели по внешнему виду основного фасада, а внешние углы прямые.
!!! Возможность скругления внешних углов в соответствие с внешним видом основных фасадов при размерах свыше 110мм, с обязательным согласованием!
Фасад витрина
| высота(H) min/max, мм | ширина(B) min/max, мм |
| 236→600 | 246→900 |
| 236→600 | 901→1300* |
| 601→1300 | 246→600 |
| 1301→2000** | 246→450 |
Фасад с решеткой
| высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
| 283→600 | 246→600 | вставка "Соты" ↕↕↕ |
| 283→600 | 601→900 | Только со вставкой "Решетка" |
| 601→1300 | 246→600 | Только со вставкой "Решетка" |
Фасад витрина с переплетом
| высота(H) min/max, мм | ширина(B) min/max, мм | шпрос горизонтальный/ вертикальный, шт |
| 300→560 | 246→495 | 1 / 1 |
| 300→560 | 496→900 | 1 / 2 |
| 561→920 | 246→495 | 2 / 1 |
| 561→920 | 496→600 | 2 / 2 |
| 921→1300 | 246→495 | 3 / 1 |
| 921→1300 | 496→600 | 3 / 2 |
Фасад комбинированный
| высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
| 596→1300 | 246→600 | филенка ↕↕↕ вставка "Соты" ↕↕↕ |
| 1301→2000** | 246→450 | филенка ↕↕↕ вставка "Соты" ↕↕↕ |
Внимание! В стандартном исполнении с профилированной филенкой при ширине фасада до 396мм минимальная высота 730мм.
Комплект арочный №1
| высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева филенки |
| 713 910 |
596 696 796 896 |
↕↕↕ |
Фасад арочный №2 левый/правый
| высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева филенки |
| 713 910 |
296 346 396 446 |
↕↕↕ |
Фасад гнутый глуб.300мм глухой/витрина
Фасад гнутый глуб.316мм глухой/витрина
| высота(H) min/max, мм | внутренний радиус (R), мм | Направление текстуры дерева филенки |
| 450→970 | 236 | ↕↕↕ |
Фасад вогнутый нижний глухой/витрина
Фасад вогнутый верхний глухой/витрина
| высота(H) min/max, мм | внутренний радиус (R), мм | Направление текстуры дерева филенки |
| 450→970 | 255 | ↕↕↕ |
Фасад глухой рамочный с филенкой профилированной
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм.
Филенка профилированная, толщина 11мм
Фальшпанель с имитацией филенки
Деталь щитовая из массива дерева.
Фальшпанель без имитации филенки
с фрезеровкой контура по краю
Деталь щитовая из массива дерева.
Фальшпанель с фрезеровкой по краю
Деталь щитовая из массива дерева.
Фасад витрина
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм.
Вставка стекло толщиной 4мм.
Фасад с решеткой
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм.
Вставка массив дерева "Решетка"; "Соты".
Фасад витрина с переплетом
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм.
Переплет накладка (шпрос) из массива дерева шириной 12мм.
Вставка стекло толщиной 4мм без фацета.
Фасад комбинированный
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм.
С горизонтальной внутренней перемычкой шириной равной ширине профиля рамки, т.е., 65мм по центру фасада.
Возможны варианты по согласованию.
Вставка филенка; стекло; "Решетка"; "Соты".
Комплект арочный №1
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм.
Филенка профилированная, толщина 11мм.
!!! Возможна вставка из стекла.
Фасад арочный №2 левый/правый
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм.
Филенка профилированная, толщина 11мм.
!!! Возможна вставка из стекла.
Фасад гнутый глуб.300мм глухой/витрина
Фасад гнутый глуб.316мм глухой/витрина
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм.
Филенка профилированная.
!!! Для витрины стекло толщиной 4мм.
!!! Крепление стекла штапиком.
Фасад вогнутый нижний глухой/витрина
Фасад вогнутый верхний глухой/витрина
Рамка соединение шип-паз,
ширина профиля рамки 65мм, толщина 22,5мм.
Филенка плоская.
!!! Для витрины стекло толщиной 4мм.
!!! Крепление стекла штапиком.
Фасад глухой рамочный с филенкой профилированной
| высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры шпона филенки |
| 236→395 | 396→900 | ↕↕↕ |
| 236→395 | 901→1300* | ↕↕↕ |
| 396→600 | 246→900 | ↕↕↕ |
| 396→600 | 901→1300* | ↕↕↕ |
| 601→1300 | 246→600 | ↕↕↕ |
| 1301→2000** | 246→450 | ↕↕↕ |
Фальшпанель с имитацией филенки
| высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
| 110→235 | 296→900 | ≈ |
| 110→235 | 901→1300* | ≈ |
| 236→295 | 296→395 | ≈ |
| 296→395 | 146→395 | по большему размеру |
| 396→1300 | 146→245 | ↕↕↕ |
Фальшпанель без имитации филенки с фрезеровкой контура по краю
| высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
| 110→295 | 296→1300 | по большему размеру |
| 296→600 | 110→1300 | по большему размеру |
| 601→1300 | 110→600 | по большему размеру |
Фальшпанель с фрезеровкой по краю
| высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
| 30→99 | 100→1300 | по большему размеру |
| 100→600 | 30→1300 | по большему размеру |
| 601→1300 | 30→600 | по большему размеру |
!!! Скругление кромки панели по внешнему виду основного фасада, а внешние углы прямые.
!!! Возможность скругления внешних углов в соответствие с внешним видом основных фасадов при размерах свыше 110мм, с обязательным согласованием!
Фасад витрина
| высота(H) min/max, мм | ширина(B) min/max, мм |
| 236→600 | 246→900 |
| 236→600 | 901→1300* |
| 601→1300 | 246→600 |
| 1301→2000** | 246→450 |
Фасад с решеткой
| высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
| 283→600 | 246→600 | вставка "Соты" ↕↕↕ |
| 283→600 | 601→900 | Только со вставкой "Решетка" |
| 601→1300 | 246→600 | вставка "Соты" ↕↕↕ |
Фасад витрина с переплетом
| высота(H) min/max, мм | ширина(B) min/max, мм | шпрос горизонтальный/ вертикальный, шт |
| 300→560 | 246→495 | 1 / 1 |
| 300→560 | 496→900 | 1 / 2 |
| 561→920 | 246→495 | 2 / 1 |
| 561→920 | 496→600 | 2 / 2 |
| 921→1300 | 246→495 | 3 / 1 |
| 921→1300 | 496→600 | 3 / 2 |
Фасад комбинированный
| высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры дерева |
| 596→1300 | 246→600 | филенка ↕↕↕ вставка "Соты" ↕↕↕ |
| 1301→2000** | 246→450 | филенка ↕↕↕ вставка "Соты" ↕↕↕ |
Внимание! В стандартном исполнении с профилированной филенкой при ширине фасада до 396мм минимальная высота 730мм.
Комплект арочный №1
| высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры шпона филенки |
| 713 910 |
596 696 796 896 |
↕↕↕ |
Фасад арочный №2 левый/правый
| высота(H) min/max, мм | ширина(B) min/max, мм | Направление текстуры шпона филенки |
| 713 910 |
296 346 396 446 |
↕↕↕ |
Фасад гнутый глуб.300мм глухой/витрина
Фасад гнутый глуб.316мм глухой/витрина
| высота(H) min/max, мм | внутренний радиус (R), мм | Направление текстуры шпона филенки |
| 450→970 | 236 | ↕↕↕ |
Фасад вогнутый нижний глухой/витрина
Фасад вогнутый верхний глухой/витрина
| высота(H) min/max, мм | внутренний радиус (R), мм | Направление текстуры дерева филенки |
| 450→970 | 255 | ↕↕↕ |
